中岳技術分析施工現(xiàn)場壓蓋松套伸縮接頭的結構形式：

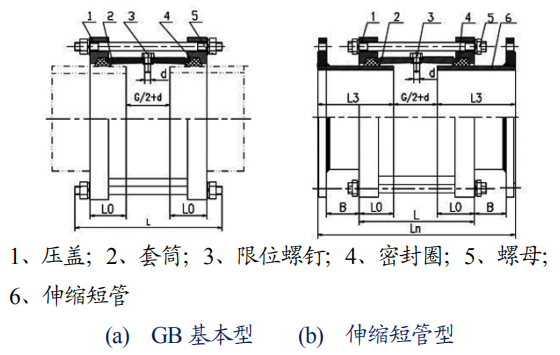

上圖是壓蓋式松套伸縮接頭兩種應用形式結構圖



    壓蓋松套伸縮接頭有兩種應用結構形式,即GB基本型與伸縮短豆管型”(圖1)。兩種形式的根本區(qū)別在于:“伸縮短管型"多兩只伸縮短管,管路安裝時直接與伸縮短管的法蘭連接。伸縮接頭安裝在管道上后,彈性密封圈與壓蓋、套筒、管路形成密封,當溫度變化時管子能在接頭中間自由的伸縮,從而起到自動補償之目的。
